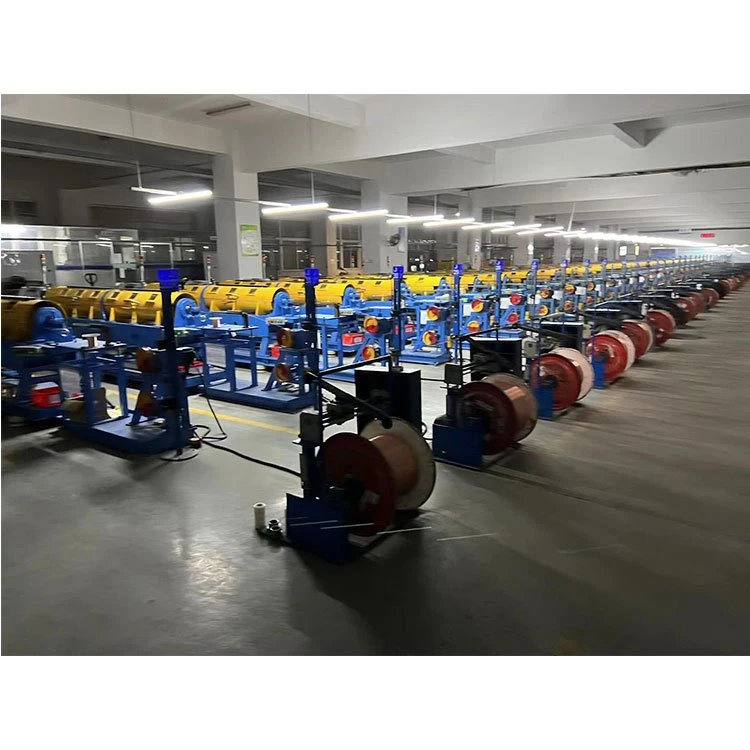

120/12 Mesin Stranding Pipa Horisontal

Pakai

Sangat cocok untuk kabel data (kategori lima, enam, tujuh) dan kabel frekuensi tinggi, kabel komputer, kabel daya dan kabel multi-untai lainnya dan kaset sinkron.

Karakteristik kinerja

Mesin utama winch tunggal kantilever HD-800 mengadopsi struktur kantilever, yang terdiri dari program PLC + kontrol kecepatan konversi frekuensi + kontrol pneumatik. , untuk memastikan ketegangan kabel yang seragam; untuk memastikan stabilitas struktur geometris setelah pemasangan kabel, struktur kabel satu tombol diadopsi, dan roda pemandu kemudi berdiameter besar dirancang untuk meminimalkan pembengkokan dan kehilangan rendah; Pergerakan gulungan kawat untuk mengambil dan mengambil kawat, dan gerakan bolak-balik dari gulungan kawat, melalui kontrol ganda dari keterkaitan mekanis dan alat listrik, memastikan bahwa unit memiliki sinkronisasi yang sangat baik dari empat keadaan startup, operasi normal, berhenti lambat, dan berhenti darurat. Karakteristik stabil; kinerja yang stabil dari seluruh alat berat, operasi sederhana, untuk memastikan kinerja produk yang sangat baik.

Seluruh sistem

1. Orientasi perangkat: kiri-ke-kanan → kanan-ke-tarik-menarik

2. Catu daya peralatan: 380V / 50HZ

3. Lukisan: biru langit (dapat dibuat sesuai dengan kebutuhan pelanggan)

Komposisi peralatan

1. Cetakan mata dan dudukan pengumpul meteran-----------------------------1 set (standar)

2. Mesin utama mesin putar tunggal kantilever Φ800 ------------- 1 set (standar)

(1) Diameter kawat beruntai: maksimum Φ20mm

(2) Diameter luar kawat inti yang berlaku: Φ1.0mm-4.0mm

(3) Rentang jarak memutar: 30mm-200mm

(4) Motor utama: Motor 15HP ditambah pengaturan kecepatan konversi frekuensi

(5) Motor take-up: Motor 5.5HP + diferensial

(6) Motor kabel: Motor diarahkan 1HP

(7) Lift spool: pengangkatan elektro-hidrolik

(8) Kecepatan: 0 ~ 700 / menit, kecepatan normal 600PRM / menit

(9) Dimensi: (L×W×H) 380×172×178cm

(10) Berat: 5500KG

(11) Diameter gulungan take-up: Φ800mm x600mm xΦ80mm (dimensi yang disediakan oleh pengguna)

3. Kotak kontrol komputer PLC -------------------------------- 1 set (standar)

(1) Bagian kontrol elektronik: PLC: Sistem Siemens,

(2) Antarmuka manusia-mesin: Taiwan Wellun 7 inci,

4. Mesin pembungkus tengah --------------------------------------- 1 set (opsional)

5. Mesin strapping samping --------------------------------------- 1 set (opsional) cocok)

6. 12 rak pembayaran ketegangan pasif baris ganda--------------------1 set (opsional)

7. Mesin pembayaran otomatis hd-500 kepala ganda ---------------------- 1 set (opsional)

8. Mesin untwisting dan pay-off HD-500 ---------------------------- 1 set (opsional)
